ناگفته‌های اتصالات پلی اتیلن الکتروفیوژن
اتصالات پلی اتیلن الکتروفیوژن تنها اتصالاتی هستند که ضریب اطمینان بسیار بالایی را در زمان نصب فراهم کرده و علاوه‌بر خطوط آبرسانی، قابلیت استفاده در شبکه‌های حساس گازرسانی را هم دارند.
به‌طورکلی، اتصالات پلی اتیلن الکتروفیوژن، باید تأییدیه IGS را از شرکت ملی گاز ایران دریافت کرده و پس از آن، ملزم به حک‌کردن عبارت NIGC بر روی تک‌تک اتصالات تولیدشده هستند.
کارخانه‌های تولیدکننده برای تولید اتصالات الکتروفیوژن، مانند اتصالات تزریقی، از دستگاه تزریق پلاستیک (Injection Molding Machine) و قالب‌های فولادی در خط تولیدشان کمک می‌گیرند. لازم به ذکر است که ماده اولیه مورد استفاده برای تولید آن‌ها، گرانول‌های پلی اتیلن سنگین HDPE100 هستند.
اتصالات پلی اتیلن الکتروفیوژن در فشارهای کاری مختلف و تا سایز ۶۳۰ میلیمتر (سابق بر این، این اتصالات فقط تا سایز ۴۰۰ میلیمتر تولید می‌شدند) تولید و به مشتری عرضه می‌شوند.
برای متصل‌کردن لوله های پلی اتیلن به کمک اتصالات پلی اتیلن الکتروفیوژن، مانند زمان استفاده از اتصالات جوشی (مانند اتصالات تزریقی، اتصالات دست ساز (مایتری) و اتصالات برنچی)، باید از تکنیک جوشکاری بهره‌مند شد؛ با این تفاوت که برای اتصالات الکتروفیوژن، جوشکاری از نوع جوش الکتریکی و برای اتصالات جوشی، جوشکاری از نوع جوش لب به لب و بر پایه جوش گرمایی، استفاده می‌شود.
یک تفاوت دیگر این است که اتصالات پلی اتیلن الکتروفیوژن، این امکان را دارند که لوله های با فشار کاری متفاوت (مثلاً PN10 با PN16) یا لوله های غیرهم‌جنس (مثلاً PE100 با PE80) را به یکدیگر متصل کنند.
علاوهبراین، جوش لب به لب در لبه‌های انتهایی لوله انجام شده، اما جوش الکتروفیوژن در سطح لوله انجام می‌شود.

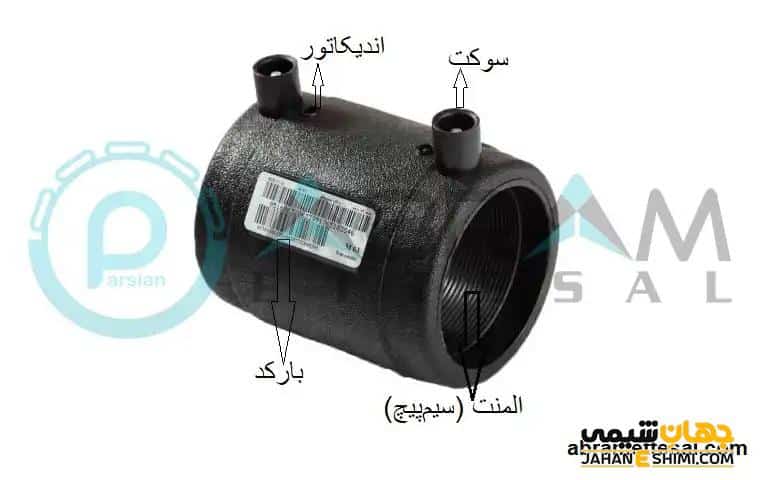

اجزاء اتصالات پلی اتیلن الکتروفیوژن
اتصالات پلی اتیلن الکتروفیوژن، اجزاء مختلفی دارند که عبارتند از:
- سوکت: برای وصل‌کردن دستگاه‌جوش به اتصالات الکتروفیوژن
- المنت (سیم‌پیچ) تعبیه‌شده در داخل اتصالات: برای جوش‌خوردن به لوله یا سایر اتصالات
- اندیکاتور: نشانگر پایان‌یافتن جوش
- بارکد: ارائه‌دهنده اطلاعات لازم برای جوش
تجهیزات مورد نیاز برای جوش الکتروفیوژن با استفاده از اتصالات پلی اتیلن الکتروفیوژن
- ابزار برش
- ابزار خراشنده (Scraper)
- کوپلر یا انواع دیگر اتصالات پلی اتیلن الکتروفیوژن
- گیره‌های نگهدارنده
- دستگاه جوش الکتروفیوژن

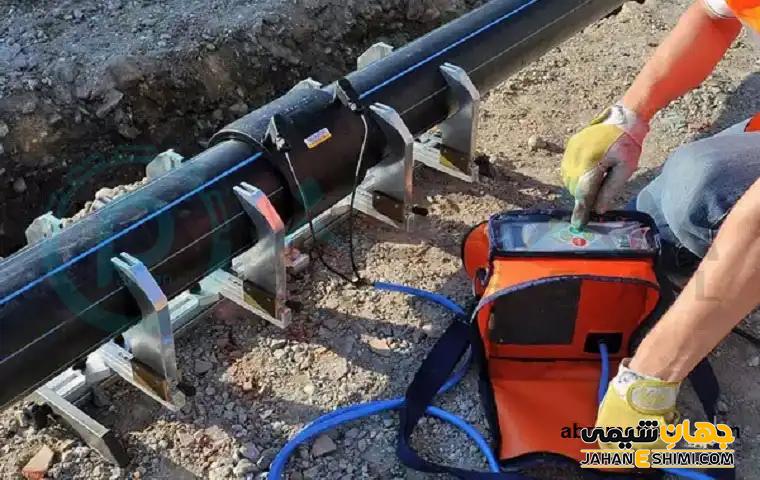

مراحل جوش الکتروفیوژن با استفاده از اتصالات پلی اتیلن الکتروفیوژن
- آماده‌سازی لوله (تمیزکاری و تراشکاری)
- علامتگذاری لوله
- هم‌راستا کردن لوله پلی اتیلن و اتصالات پلی اتیلن الکتروفیوژن
- اعمال جریان برق
- خنک‌کاری جوش و برداشتن گیره‌ها
- فرآیند مستندسازی جوشکاری
انواع اتصالات پلی اتیلن الکتروفیوژن
- زانو ۴۵ و ۹۰ درجه
- سه راه (مساوی و تبدیلی)
- کوپلر
- کمربند
- انشعاب گیر
- درپوش
- تبدیل
ویژگی‌های اتصالات پلی اتیلن الکتروفیوژن
- عدم نفوذ آلودگی به منطقه جوشکاری
- نبودن فضای خالی در ناحیه جوش
- تمیز‌بودن اتصال
- سطح جوش صاف
- هدر‌نرفتن گاز و آب در شبکه‌های گازرسانی و آبرسانی
- خطای انسانی کمتر
- مقاومت شیمیایی بالا
- مقاوم در برابر زمین‌لرزه
- مقاومت در برابر خوردگی و ترک
- مقاوم در برابر فشار و ضربه
استانداردهای اتصالات پلی اتیلن الکتروفیوژن
همان‌طور که می‌دانیم، اتصالات پلی اتیلن الکتروفیوژن برای مصارف آبرسانی و گازرسانی مورد استفاده قرار می‌گیرند. اتصالات الکتروفیوژن آبرسانی، همانند اتصالات تزریقی، دست ساز و برنچی، با تکیه بر استانداردهای ملی و بین‌المللی INSO 14427 و ISO 4427 تولید می‌شوند.
علاوهبراین، اتصالات الکتروفیوژن گازرسانی، از استانداردهای ملی و بین‌المللی INSO 11233-3 و ISO 4437-3 و EN 1555-3 و البته استاندارد IGS-M-PL-014-2(2) تبعیت می‌کنند.
در میان استانداردهای مورد استفاده برای اتصالات پلی اتیلن الکتروفیوژن گازرسانی، استاندارد IGS-M-PL-014-2(2) از همه مهم‌تر بوده و به نوعی، استاندارد مرجع برای این اتصالات محسوب می‌شود.
مزایای اتصالات پلی اتیلن الکتروفیوژن
- امکان متصل‌کردن لوله‌های با فشارهای کاری مختلف یا جنس ماده اولیه متفاوت، به یکدیگر
- امکان کنترل دما در حین فرآیند جوش
- عایق‌بندی کامل و صد‌در‌صدی، بدون هرگونه نشتی
- ایمنی و ضریب اطمینان بسیار بالا در زمان نصب در پروژه
- اهمیت نه‌چندان زیاد مهارت اپراتور در عملیات جوشکاری
- دریافت تأییدیه IGS و استفاده در خطوط انتقال گاز
معایب اتصالات پلی اتیلن الکتروفیوژن
- موجود نبودن سایزهای بالاتر از ۶۳۰ میلیمتر در بازار
- وابسته بودن به جریان برق در زمان نصب در پروژه
- پیچیده‌بودن فرآیند بازیافت اتصالات، به‌موجب وجود سیم‌پیچ‌ها در ساختار آن‌ها
- بالا‌بودن قیمت اتصالات تولیدی (مخصوصاً سایز ۶۳۰ میلیمتر)
تولیدکنندگان اتصالات پلی اتیلن الکتروفیوژن
در حال حاضر، تولیدکنندگان زیادی در زمینه تولید اتصالات پلی اتیلن الکتروفیوژن فعالیت نمی‌کنند. علاوهبراین، هیچ‌کدام از آن‌ها، امکان عرضه این محصولات را در سایزهای بالاتر از ۶۳۰ میلیمتر ندارند. از این جهت، نیاز به حضور یک تولیدکننده معتبر در صنعت پلی اتیلن، برای تولید اتصالات الکتروفیوژن سایز‌بالا، احساس می‌شود.
از این‌رو، اگر این شرایط فراهم شده و تولیدکنندگان بیشتری در زمینه تولید اتصالات پلی اتیلن الکتروفیوژن (مخصوصاً سایز بالا) فعالیت کنند، دیگر نیازی به واردات این اتصالات با قیمت گزاف نخواهد بود.
کلام آخر
امیدواریم محتوای ارائه‌شده توانسته باشد پاسخگوی طیف گسترده‌ای از سؤالات شما عزیزان راجع به اتصالات پلی اتیلن الکتروفیوژن بوده و به انتخابی آگاهانه از سمت مشتریان و مصرف‌کنندگان محترم، منتج شود.
